نحوه بدست آوردن وزن انواع پروفیل و پلیت
نحوه بدست آوردن وزن انواع پروفیل و پلیت
تمامی پروفیلهای : تیرآهن نیم پهن IPE))، تیرآهن باریک (INP)، تیرآهن عریض IPB))، تیرآهن عریض I(نوع سبک) (IPBL)، ناودانی (U)، پروفیل نبشی دوطرف مساوی (∟)، پروفیل نبشی با لبه های نامساوی (L)، سپری (T) و قوطی چهارگوش که هر متر آن در جدول اشتال وزن مخصوص دارد، برای متره آن کافی است طول پروفیل را در تعداد آن و سپس در وزن مخصوص به خود ضرب کرد :
برای تعیین وزن انواع پلیت ها به اشکال مختلف، ابتدا باید حجم آنها را بدست آورد سپس حجم را در وزن مخصوص فولاد نرم ضرب نماییم :
از جمله پلیت هایی که ممکن است در یک سازه فلزی بکار رود عبارتند از :
- صفحه ستون ها که معمولا مربع یا مستطیل هستند.

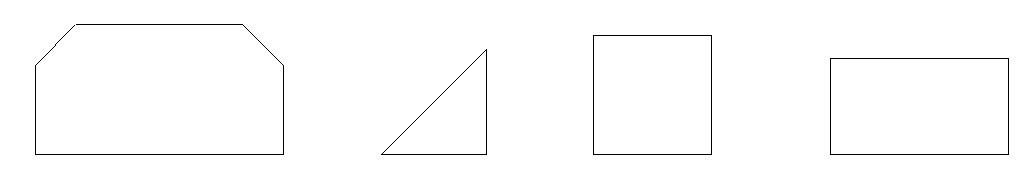

- سخت کننده های پای ستون ها که معمولا اشکال زیر را دارند :
- قیدهای اتصال دهنده تیرآهن ها، ناودانی ها و سپری ها و نبشی های دوبل که این قیدها بصورت مستطیل شکل هستند.
- پلیت های ناحیه اتصال پل به ستون که معمولا مستطیلی شکل هستند.
- پلیت های تقویت ستون ها که معمولا مستطیلی شکل هستند.
- پلیت ناحیه جان پل های زنبوری که معمولا مستطیلی شکل هستند.
- پلیت تقویت جان و یا بال پل ها که معمولا مستطیلی شکل هستند.
- پلیت لازم برای ساخت اتصال صلب (گیردار) که معمولا مستطیلی شکل هستند.
- پلیت لازم برای اتصال تیر شمشیری راه پله به پل که شمشیری راه پله به آن وارد می شود که معمولا مستطیلی شکل هستند.
- پلیت تقویت قسمت خم تیر شمشیری راه پله که معمولا مستطیلی شکل هستند.
- پلیت های مربع مستطیل و اشکال هندسی دیگر که برای اتصالات بادبند بکار میرود.
- پلیت های لازم به عنوان نشیمن پل ها که معمولا مستطیلی هستند.
- لچکی های لازم در یک اتصال مفصلی یا گیردار که معمولا به شکل مثلث هستند.
