نحوه بدست آوردن مقدار خم و قطر داخلی آرماتورهای اصلی

نحوه بدست آوردن مقدار خم و قطر داخلی آرماتورهای اصلی

در این قسمت به نحوه بدست آوردن مقدار خم و قطر داخلی آرماتورهای اصلی خواهیم پرداخت :

نحوه بدست آوردن مقدار خم و قطر داخلی آرماتورهای اصلی

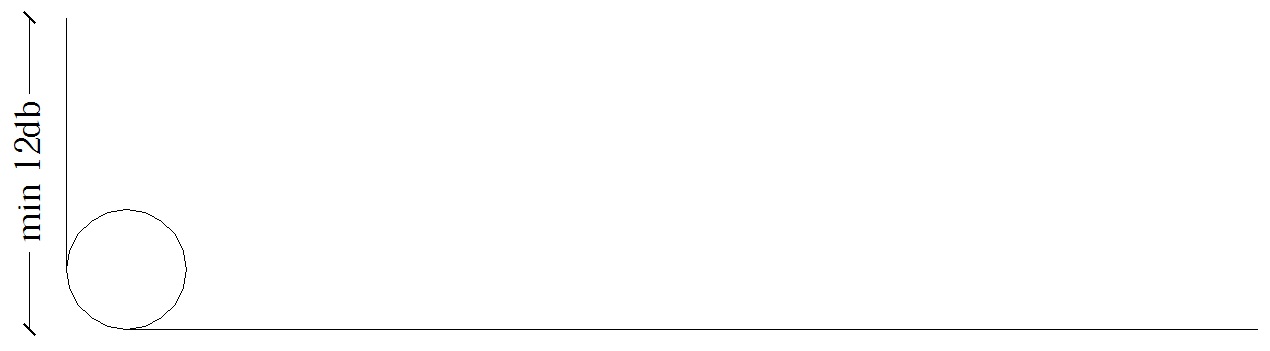

مطابق بند 9-18-2-2 الف) مبحث نهم مقررات ملی ساختمان : خم 90 درجه (گونیا) به اضافه طول مستقیم برابر است با حداقل 12db در انتهای آزاد میلگرد.

خم

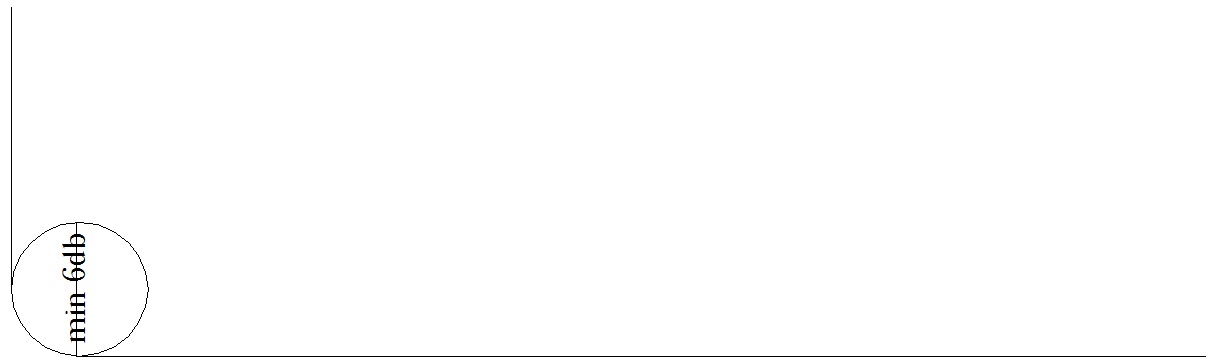

مطابق بند 9-18-2-3 الف) مبحث نهم مقررات ملی ساختمان : حداقل قطر داخلی خم­ها برای میلگردهای اصلی به قطر کمتر از 28 میلی­متر برابر است با  : 6db



تذکر: (db قطر آرماتور است)

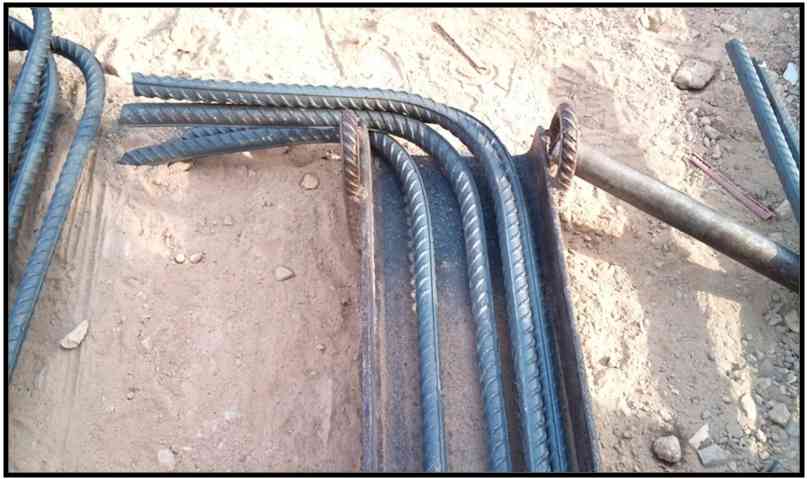

شکل زیر خم 90 درجه در آرماتورهای اصلی را نمایش می­دهد.
