دستور تخریب ستون

دستور-تخریب-ستون

ناشاقولی ستون بتنی تا چه اندازه ای قابل قبول می باشد؟

طبق آیین نامه بتن ایران (آبا)، رواداری های قالب بندی برای انحراف از امتداد قائم، درگوشه نمایان ستون ها 6 میلی متر در هر 6 متر طول و حداکثر 12 میلی متر در کل طول می باشد. همچنین در لبه و سطح ستون ها، 6 میلی متر در هر 3 متر طول و حداکثر 25 میلی متر در کل طول ستون می باشد

منظور از رواداری چیست؟

حداکثر مقدار مجاز و قابل قبول می باشد.

امتدادقائم-یک-ستون-بتنی

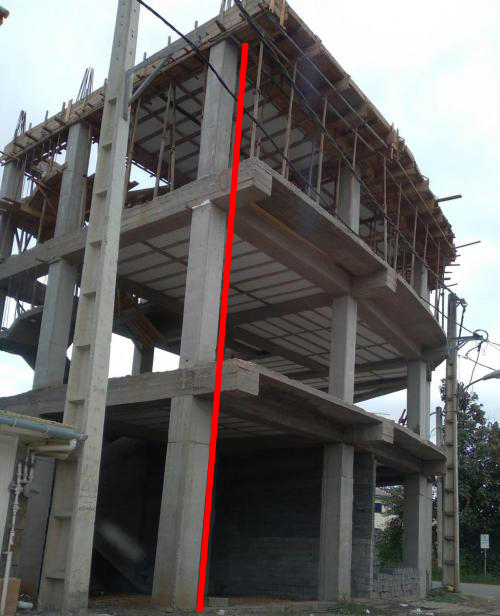

شکل1) امتداد قائم یک ستون بتنی

کنترل شاقولی ستون از وظایف کدامیک از مهندسین ناظر می باشد ؟

کنترل انحراف از امتداد قائم ستون، از وظایف مهندس ناظر سازه و نقشه برداری می باشد.

در صورت اجرای ستون بتنی با انحراف بیش از حد مجاز وظیفه مهندسین ناظر چیست ؟

در این صورت مهندس ناظر باید با مهندس محاسب مکاتبه نموده و نظر مهندس محاسب را جویا گردد.

در چه صورت ستون باید تخریب گردد؟

در صورت عدم تایید مهندس محاسب و عدم موافقت با مقاوم سازی، ستون مورد نظر باید با دستور مهندس ناظر تخریب گردد.

تخریب-یک-ستون-بتنی

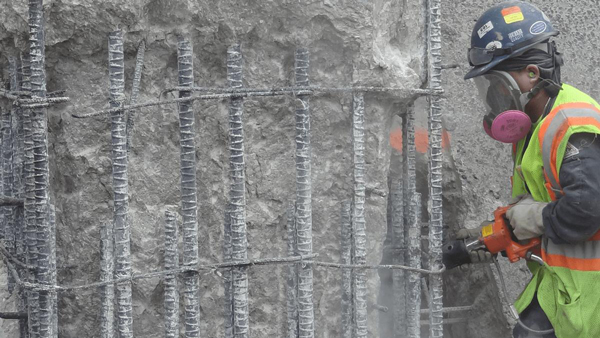

شکل2) تخریب ستون بتنی

ویدئوی انحراف ستون  از امتداد قائم  و تخریب آن

در این ویدئو مشاهده می فرماییدکه به دلیل انحراف از امتداد قائم ستون (با ارتفاع 2 متر 80 سانتیمتر) و با مقدار انحراف اندازه گیری شده در ستون ( حدود 3 سانتیمتر ) دستور تخریب از سوی مهندس ناظر صادر شده است.

تمامی نکات مهم نظارتی به طور کامل در پکیج امپراطوی نظارت (1) آموزش داده شده است.
